聲波再生法

活性炭超聲波再生法在活性炭的吸附外表上施加能量,使被吸附物質(zhì)得到足以脫離吸附外表,重新回到溶液中去。超聲再生的最大特點(diǎn)是只在有些施加能量,而不需將很多的水溶液和活性炭加熱,因而施加的能量很小。

化學(xué)再生法

電化學(xué)再生法是將活性炭填充在兩個(gè)主電極之間,在電解液中,加以直流電場,活性炭在電場效果下極化,一端成陽極,另一端呈陰極,構(gòu)成微電解槽,在活性炭的陰極部位和陽極部位可別離發(fā)作復(fù)原反響和氧化反響,吸附在活性炭上的污染物大多數(shù)因此而分化,小有些因電泳力效果發(fā)作脫附。電化學(xué)法的特點(diǎn)是能耗低,其處理目標(biāo)所受局限性較小,技術(shù)完善,可防止二次污染。

流體再生法

超臨界流體再生法在CO2的臨界點(diǎn)鄰近,對氨基苯磺酸而言,CO2超臨界流體法再生的最好溫度為308K,當(dāng)溫度超過308K時(shí),再生不受影響;當(dāng)流速大于1.47×10-4m/s時(shí),流速不影響再生;用HCI溶液處理后,會使活性炭再生效果顯著改進(jìn)。對苯而言,再生功率在低壓下隨溫度的降低而降低;在16.0MPa壓力時(shí)的最好再生溫度為318K;在試驗(yàn)流速下,再生功率會隨流速加速而提高。超臨界流體再生法特點(diǎn)是再生功率的改變很大;對未被烘干的活性炭,則需求延伸其再生時(shí)刻。

氧化再生法

在高溫高壓的條件下,（通常溫度230°C）用氧氣或空氣作為氧化劑,稱為濕式氧化再生法。試驗(yàn)獲得的活性炭最好再生條件為:再生溫度230°C,再生時(shí)刻1h,充氧pO20.6MPa,加炭量15g,加水量300mL。再生功率到達(dá)(45±5)%,經(jīng)5次循環(huán)再生,其再生功率僅降低3%。活性炭外表微孔的有些氧化是再生功率降低的首要原因。

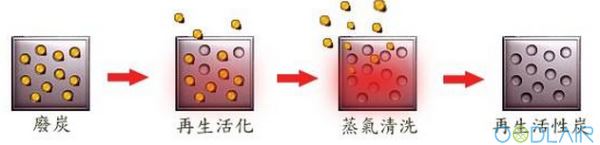

熱再生法

熱再生法是現(xiàn)在最為常用的辦法，分為枯燥、高溫炭化及活化三個(gè)期間。

在枯燥期間,首要去掉活性炭上的可蒸發(fā)成分。高溫炭化期間是使活性炭上吸附的一有些有機(jī)物歡騰、氣化脫附,一有些有機(jī)物發(fā)作分化反響,生成小分子烴脫附出來,剩余成分留在活性炭孔隙內(nèi)變成“固定炭”。在這一期間,溫度將到達(dá)800～900°C,為防止活性炭的氧化,通常在抽真空或慵懶氛圍下進(jìn)行。接下來的活化期間中,往反響釜內(nèi)通入CO2、CO、H2或水蒸氣等氣體,以整理活性炭微孔,使其恢復(fù)吸附功能。

生物再生法

生物再生法是使用經(jīng)馴化過的細(xì)菌,解析活性炭上吸附的有機(jī)物,并進(jìn)一步消化分化成H2O和CO2的進(jìn)程。生物再生法與污水處理中的生物法相相似,也有好氧法與厭氧法之分。因?yàn)?a target="_blank" href="http://www.waedb.com/" data-ke-src="http://www.waedb.com">活性炭自身的孔徑很小,有的只有幾納米,微生物不能進(jìn)入這樣的孔隙,通常認(rèn)為在再生進(jìn)程中會發(fā)作細(xì)胞自溶現(xiàn)象,即細(xì)胞酶流至胞外,而活性炭對酶有吸附效果,因此在炭外表構(gòu)成酶促基地,然后推進(jìn)污染物分化,到達(dá)再生的意圖。生物法簡單易行,投資和運(yùn)轉(zhuǎn)費(fèi)用較低,但所需時(shí)刻較長,受水質(zhì)和溫度的影響很大。
