                            3M導電地板施工規范

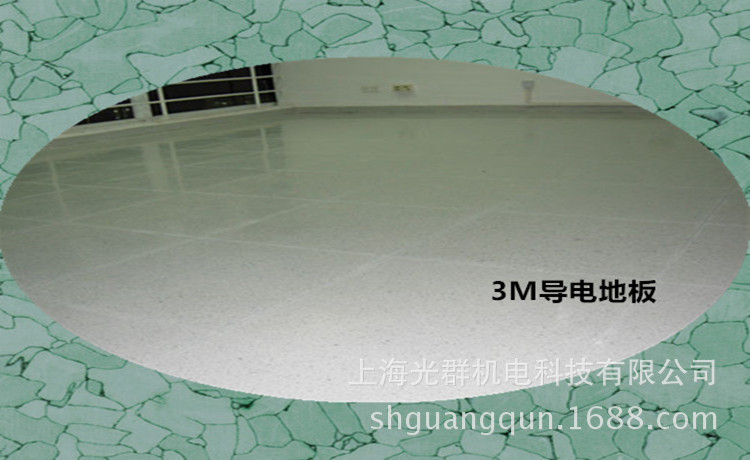

本規范適用于聚氯乙烯樹脂為主體,配以導電材料及助劑,經塑煉、模壓加工而成的3M導電地板.

施工程序:

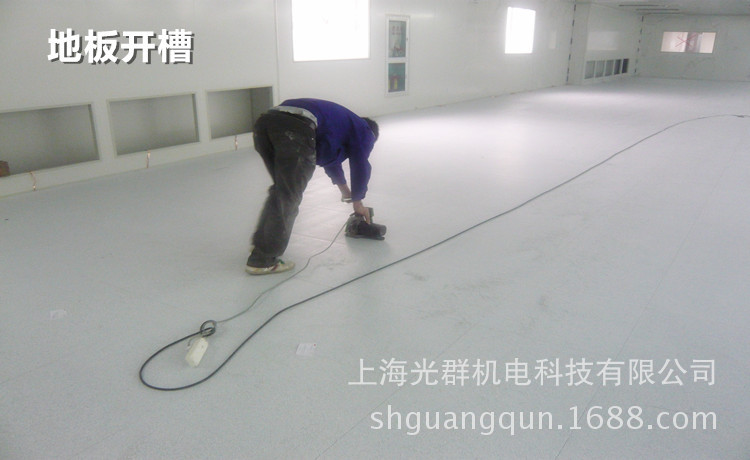

清潔地面→鋪設銅箔→預設地線→銅箔十字處→涂導電膠→刮板(地面、地板)→粘貼地板→開槽(或留縫)焊接→連接地線→清理地板表面→驗收

1,對地面的要求

 地面要求平整﹑干燥(水泥地面表面應發白)、無明顯凹凸不平,其表面不平度應小于2/2000,可以為水磨石地面,鋼板地面、瓷磚地面、木地面、1:3水泥砂漿抹平的地面.

2施工用材料及工具

2.1施工用材料

2.1.1地板:采用3M永久性PVC導電地板.

規格有:610*610mm  ;  305*305mm

2.1.2粘結劑:采用專用地板粘結劑.

2.1.3銅箔(或鋁箔)厚度0.03～0.10mm         寬度20～30mm

2.2施工用工具

2.2.1刮板:用于涂布粘結劑.                              `

2.2.2橡皮榔頭:用于錘打塑料地板,使其與地面充分粘合.

2.2.3兆歐表:用于測量導電性能.

2.2.4銅電極:數量兩只,用于兆歐表配套使用.

2.2.5刀片用于切割塑料地板.

2.2.6焊條￠3.5～4.0mm

2.2.7焊槍800～1000W

2.2.8園口鏟刀

3施工方法

3.1清理地面,尋找中心線.

  首先將地面浮灰清除干凈,然后用量具找出房間的中心位置,畫出中心十字線,要求十字線垂直等分.

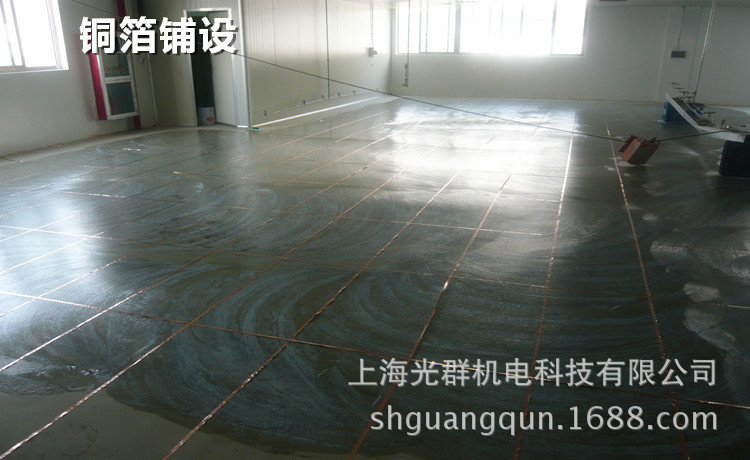

3.2鋪設銅箔(或鋁箔)網絡

3.2.1在地面上按規定的尺寸粘貼銅箔(或鋁箔)條形成網絡,粘貼劑用地板專用粘結劑.粘貼時,先按位置均勻涂上一層粘結劑,寬度約35mm,待不粘手后,粘上銅箔(或鋁箔)條. 銅箔(或鋁箔)交叉處,需用導電膠粘結,以保證銅箔(或鋁箔)間導通.

3.2.2用兆歐表測量相鄰銅箔(或鋁箔)間電阻,其電阻值需<1.0×105Ω,如有不通需找出原因重新粘貼,以保證網絡中任何一點對地都是導通的.

3.2.3粘貼好的銅箔(或鋁箔)網絡中至少有2-4點與接地線接通.

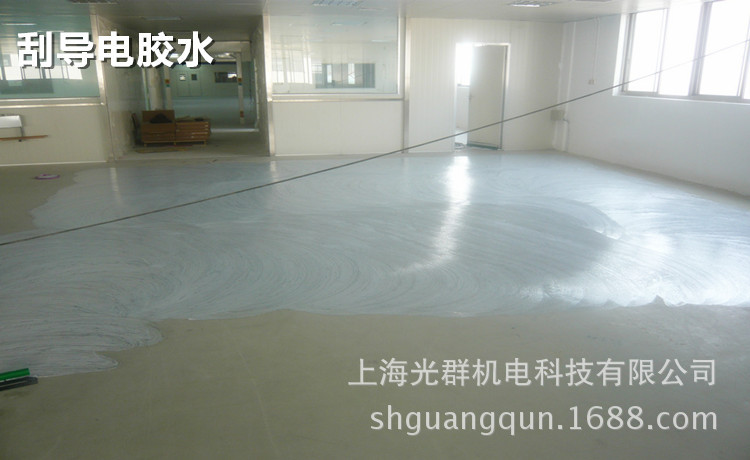

3.3.1首先在地面上涂上地板專用粘結劑,放置待干,其用量為每鋪設4～5㎡地板約1Kg粘結劑

3.3.2從中心位置開始相鄰間距為地板尺寸,在銅箔(或鋁箔)涂上少許導電膠,保證鋪設地板過程中,每一塊地板的背面至少有一點﹑有導電膠與銅箔(或鋁箔)相粘結.

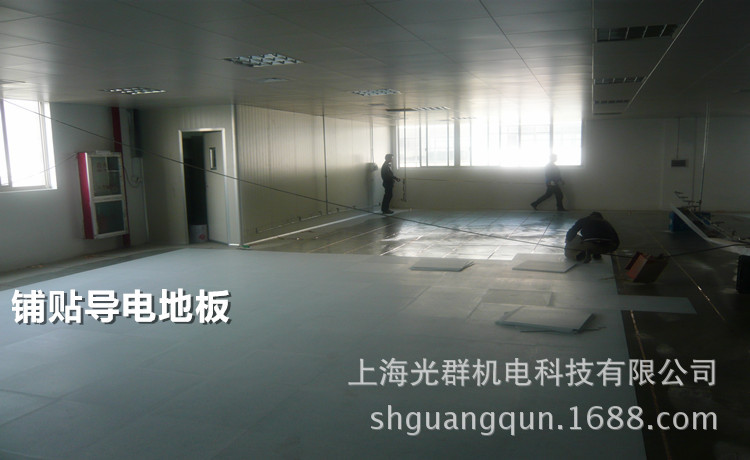

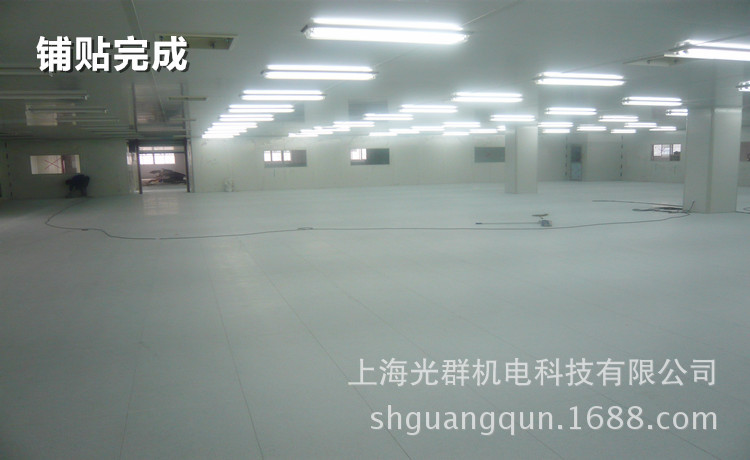

3.3.3待地面上的粘結劑手觸似沾非粘的情況下開始鋪設地板.鋪設時從中心位置開始逐塊向四周展開,若需要焊接,每兩塊地板間的間隙為2-3mm,邊貼邊用橡皮榔頭敲打以保證地板間的粘結牢固,直至整房間施工完畢。

3．3．4在鋪設地板的過程中，必須保證銅箔(或鋁箔)在地板底面中間位置通過，不允許在地板的邊緣通過。

3．3．5施工過程中，經常用兆歐表測試地板對銅箔(或鋁箔)間的電阻值檢查是否導通，如有不通，要找出原因，重新粘貼，以保證每塊地板的對地面電阻值在1.0×104～  1.0×109之間。

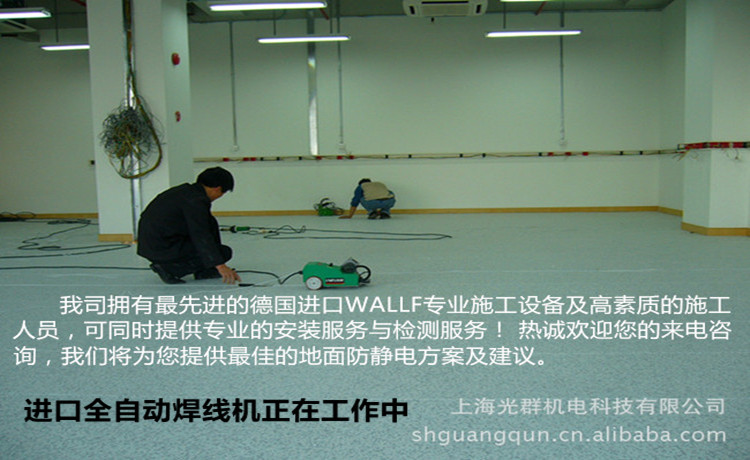

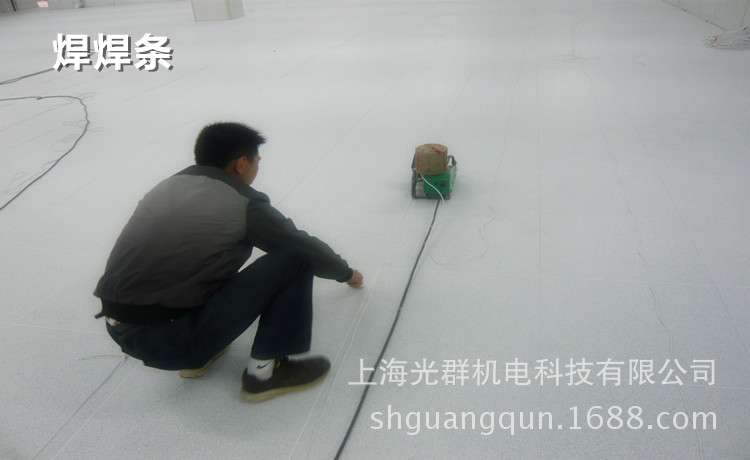

3．3．6焊接：用800-1000W的塑料焊槍沿著地板間縫隙接過去，焊接時應注意不能漏焊﹑虛焊，并且焊條要鏟至與地板一樣的平整。然后表面必須清理干凈。

施工質量要求

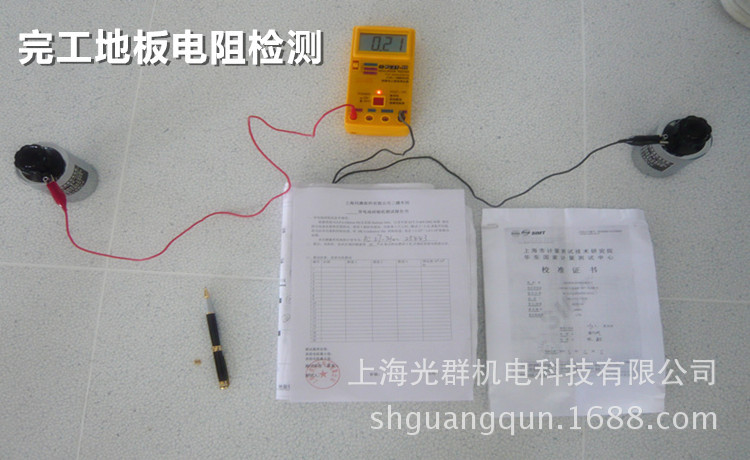

4．1導電地板表面對電阻值應為1.0×104～  1.0×109Ω

4．2焊接縫中的焊條無明顯的高低不平。

4．3表面無氣泡，無脫殼現象。

4．4無明顯施工污染。

4．5焊接地板相鄰間的焊縫沒有明顯的縫隙。

5﹑維護保養

5．1在導電地板上放置重物時,應避免重物在地板上拖擦,其接觸面不宜太小,必要時可用木塊襯墊.

5.2在導電地板上行走或作業時,不能穿戴有金屬釘的鞋子.更不能用銳物﹑硬物在地板表面上劃擦及敲擊.

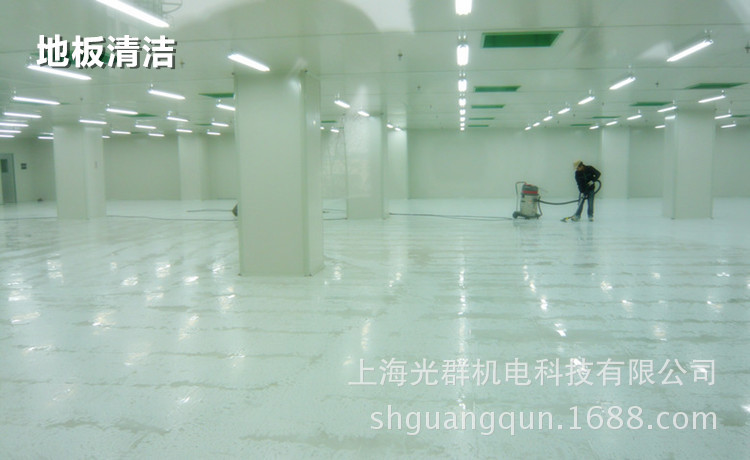

5.3經常用擠干的潮濕拖把拖地,較臟的地方可用酒精等溶劑進行清洗.
